混動氣旋流噴淋塔

【上一個】 下一個

產品名稱：混動氣旋流噴淋塔

產品型號：QXT

產品信息：

一、氣旋噴淋塔產品概述
氣旋噴淋塔又稱之為氣旋塔，混動旋流塔，氣旋噴淋裝置，QL係列 氣旋噴淋塔 是在普通噴漆水簾櫃的基礎上嵌入“氣動混流廢氣淨化係統”，該係統是根據技動力技術原理設計而成，主要針對粘性類粉塵、油性粉塵工業廢氣預處理、纖維類粉塵等幹式除塵設備無法處理的工況而開發的一款全新溫式高效環保廢氣淨化設備。采用先進的漆霧分離技術、匠心的淨化方式， 多級連續的淨化過程決定著淨化效率，淨化率高達95%以上。 氣旋噴淋塔 產品筒單實用、維護方便、用途廣泛。 氣旋噴淋塔 適用於各工業領域的廢氣粉塵淨化處理（特別適合如：噴漆廢氣漆霧處理，打磨拋光粉塵處理等）。

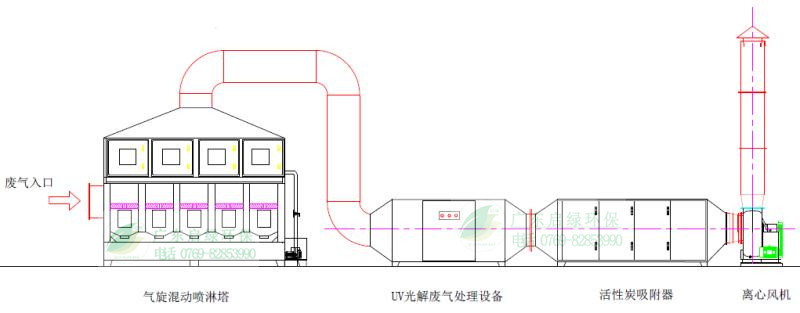

方型氣旋塔應用在有機廢氣處理與UV光解除臭設備、活性炭吸附塔結合使用，工藝如圖所示：
有機廢氣處理氣旋塔+UV光解廢氣處理+活性炭吸附工藝流程平麵圖示

二、氣旋塔的工作原理
氣旋噴淋塔 在離心力作用下，含塵氣體呈橫向向心運動，含塵氣體停留時間更長，洗滌效果更好，徹底改善了噴淋塔在某些特定工況下存在的除塵不徹底、水噴淋塔容易堵塞等技術缺陷。產品采用專利技術，避免水泵及噴頭的堵塞，大大提高生產效率，其中水池的水可循環使用，避免產生二次汙染造成的困擾，更節約了水資源。氣旋塔 內安裝有若幹個 “ 圓形旋流桶 ” 和高效除霧板。旋流桶內放有實心填料球，最上層的除霧板用來淨化水霧，達到脫水霧的目的，含塵氣體在塔內旋流上升、並在各板上與由塔頂進入的液體旋流接觸，完成除塵任務 ; 通過離心力的作用 ,廢 氣中的大顆粒沉入水池 , 最後由人工撈出清理機殼，這樣氣體得到淨化，達標排放，同時 氣旋塔 內的水可以繼續循環使用。

三、氣旋噴淋塔裝置的結構
氣旋噴淋塔裝置主要由主旋流部分、填料除霧部分、噴淋部分、水循環部分等組成。 根據廢氣種類 氣旋塔 設備主體材質可選用：不鏽鋼，炭鋼等。
氣旋噴淋塔 結構圖


四、 氣旋噴淋塔 的應用範圍
氣旋噴淋塔 適用於各工業領域的廢氣粉塵淨化處理（特別適合如：噴漆廢氣漆霧處理，打磨拋光粉塵處理等）。

多筒混動氣旋塔圖

五、氣旋噴淋塔的選型規格參數

型號

處理風量(m3/h)

規格（mm）

旋流桶參數

風阻（Pa）

配套水泵功率（KW）

進風口徑(mm)

出風口徑(mm)

QXT-1

5000

1200×800×2700

Φ400 2隻

1200

1.1

500×300

Φ400

QXT-2

10000

1200×1200×2800

Φ400 4隻

1200

1.5

600×400

Φ500

QXT-3

15000

1400×1400×3000

Φ500 4隻

1300

2.2

800×400

Φ600

QXT-4

20000

1900×1400×3100

Φ500 6隻

1350

3

1000×400

Φ700

QXT-5

25000

2200×1500×3200

Φ550 6隻

1350

4

1200×400

Φ750

QXT-6

30000

2400×1600×3400

Φ600 6隻

1350

4

1300×400

Φ800

QXT-7

35000

2600×1700×3500

Φ650 6隻

1350

5.5

1400×500

Φ900

QXT-8

40000

2800×1800×3500

Φ700 6隻

1400

5.5

1400×600

Φ1000

QXT-9

50000

3100×1900×3500

Φ800 6隻

1400

7.5

1500×600

Φ1100

QXT-10

60000

3500×2200×3500

Φ900 6隻

1400

7.5

1600×650

Φ1200

氣旋塔可選用不鏽鋼201、304等材質

五、 氣旋噴淋塔 工程案例

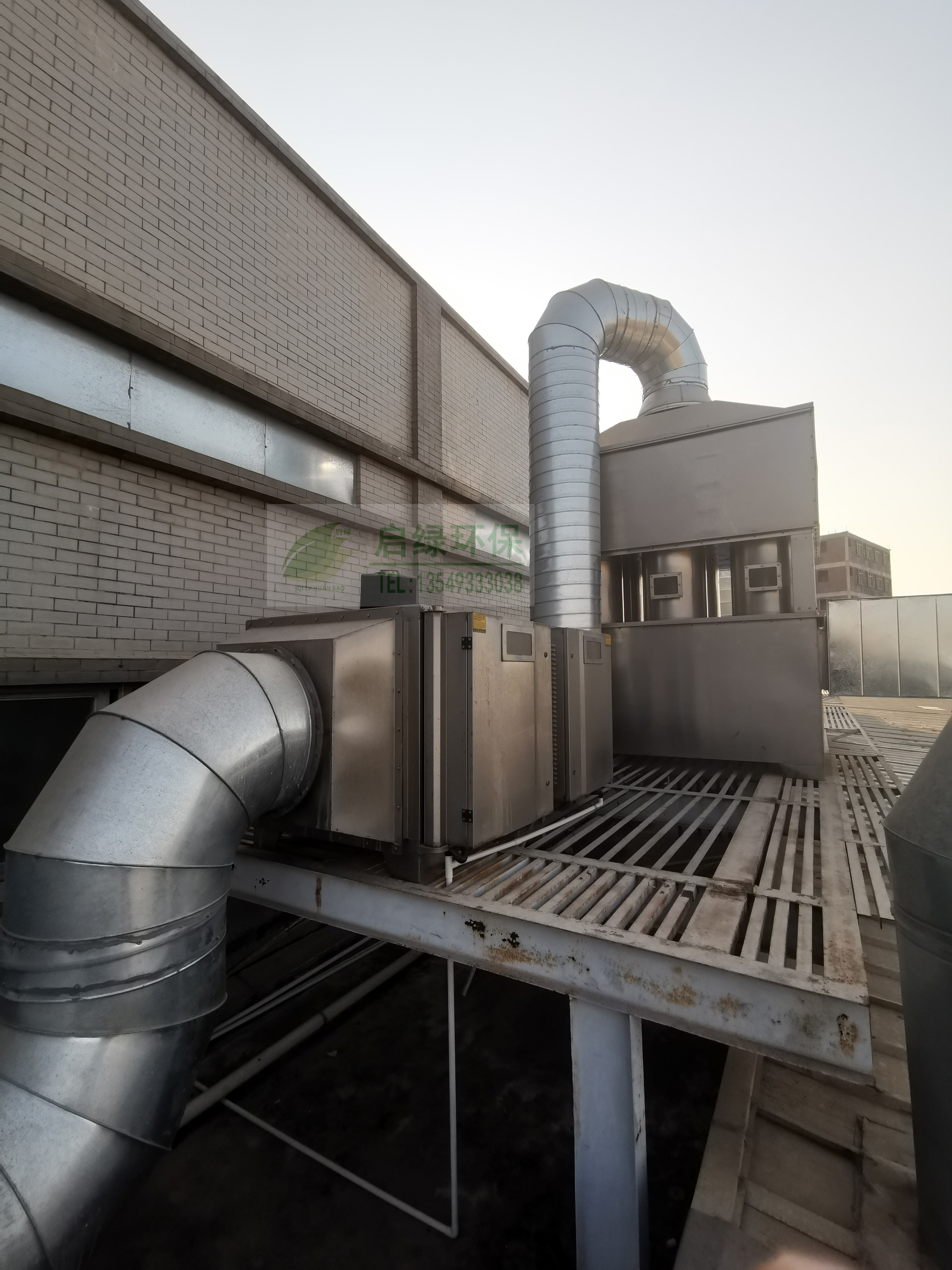

深圳恩欣龍集團東莞第一分公司塑膠氣處理工程案例（氣旋噴淋塔+UV光解+活性炭吸附工藝）



東莞潤陽五金塑膠製品有限公司噴漆廢氣處理工程案例（混動旋流塔+UV光解+活性炭吸附工藝）
